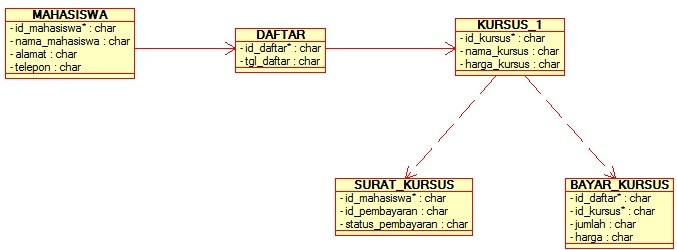

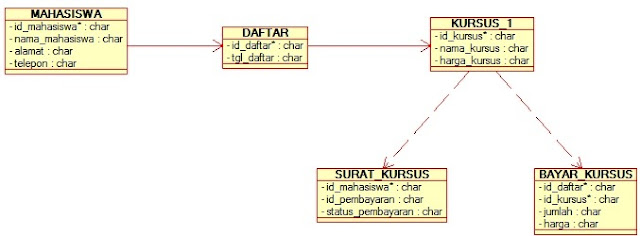

CLASS DIAGRAM
LOGIKA
- Untuk membuat class diagram pada winbrello pilih Toolbar diagram --> new --> class...
- Kemudianan namakan masing-masing class lalu OK
- Lalu untuk menambahkan attribute klik kanan pada class tersebut kemudian pilih new --> Attribute...
- Pada toolbar pilih anak panah tidak putus dan bisa dihubungkan dengan cara mendrag dari class ke class yang lainnya
- Ada juga anak panah yang putus-putus yaitu berguna untuk menghumbungkan class yang satu ke yang lainnya tetapi memiliki syarat
USECASE
DIAGRAM
LOGIKA
- Untuk membuat class diagram pada winbrello pilih Toolbar diagram --> new --> Usecase...
- Kemudianan namakan masing-masing class lalu OK
- Lalu untuk menambahkan Actor klik kanan pada class tersebut kemudian pilih new --> Actor...
- Lalu untuk menambahkan Usecase klik kanan pada class tersebut kemudian pilih new --> Usecase...
- Pada toolbar pilih anak panah tidak putus dan bisa dihubungkan dengan cara mendrag dari class ke class yang lainnya
- Ada juga anak panah yang putus-putus yaitu berguna untuk menghumbungkan class yang satu ke yang lainnya tetapi memiliki syarat
