Jaringan komputer saat ini sudah cukup umum bagi perusahaan. Beberapa perusahaan biasa menggunakan jaringan sebagai alat transmisi data dari komputer satu ke komputer dua. Bila perusahaan itu besar dan memuat cukup banyak komputer yang beroperasi dan saling mengirim informasi tentu akan membutuhkan jaringan yang luas. Maka dari itu jaringan komputer sangat dibutuhkan pada perusahaan yang mayoritas menggunakan komputer.
1. Sturktur Jaringan
Dalam struktur jaringan komputer terdapat 6 jenis topologi yaitu :
· Bus
Topologi jaringan bus merupakan beberapa simpul/node dihubungkan dengan jalur data (bus). Topologi Bus menyediakan 1 saluran untuk komunikasi semua perangkat sehinga setiap perangkat harus bergantian menggunakan seluran tersebut. Oleh karena itu, hanya ada 2 perangkat yang saling berkomunikasi dalam suatu saat. Masing-masing node dapat melakukan tugas-tugas dan operasi yang berbeda namun semua mempunyai hierarki yang sama.
· Ring
Topologi ring menghubungkan komputer dalam satu bentuk lingkaran kabel. Sinyal yang dikirim akan berkeliling dalam satu arah dan melalui tiap komputer. Tiap komputer dalam topologi ring ini akan berfungsi juga sebagai repeater (penguat sinyal) dan mengirimkan sinyal ke komputer di sebelahnya. Karena tiap sinyal melalui tiap komputer, maka jika satu komputer mengalami masalah dapat berpengaruh ke seluruh jaringan.
· Star
Topologi ini paling banyak digunakan dalam jaringan komputer saat ini. Untuk jenis star ini semua komputer dihubungkan ke satu alat yang dinamakan hub. Semua komputer saling berkirim data berupa sinyal elektronik melalui hub ini. Topologi ini awalnya digunakan dalam sistem mainframe. Jaringan star memberikan manajemen sumber daya (resource) secara sentral, namun dibandingkan dengan jenis bus, star ini memerlukan lebih banyak kabel karena tiap komputer dihubungkan ke hub, semakin banyak jumlah komputer yang akan dihubungkan ke jaringan maka semakin banyak pula kabel dan port yang ada di hub.
· Extended Star
Topologi Extended Star merupakan perkembangan lanjutan dari topologi star dimana karakteristiknya tidak jauh berbeda dengan topologi star yaitu setiap node berkomunikasi langsung dengan sub node, sedangkan sub node berkomunikasi dengan central node. traffic data mengalir dari node ke sub node lalu diteruskan ke central node dan kembali lagi dan diigunakan pada jaringan yang besar dan membutuhkan penghubung yang banyak atau melebihi dari kapasitas maksimal penghubung.
· hierarchical topology
Topologi ini biasa disebut sebagai topolodi tree. Dibangun oleh seperti halnya topologi extended star yang dihubungkan melalui sub node dalam satu central node. Topologi ini dapat mensupport baik baseband maupun broadband signaling dan juga mensupport baik contention maupun token bus access.
· Mesh
Topologi dibangun dengan memasang link diantara atation-station. Sebuah ‘fully-connected mesh’ adalah sebauh jaringan dimana setiap terminal terhubung secara langsung ke semua terminal-terminal yang lain. Biasanya digunakan pada jaringan komputer kecil. Topologi ini secara teori memungkinkan akan tetapi tidak praktis dan biayanya cukup tinggi untuk di-implementasikan. Mesh topologi memiliki tingkat redundancy yang tinggi. Sehingga jika terdapat satu link yang rusak maka suatu station dapat mencari link yang lainnya.
2. Tipe Jaringan Komputer
Terdapat beberapa tipe jaringan komputer diantaranya :
· Jaringan komputer peer-to-peer
jaringan ujung ke ujung itu ditunjukkan dengan komputer-komputer saling mendukung, sehingga setiap komputer dapat meminta pemakaian bersama sumberdaya dari komputer lainnya, demikian pula harus siap melayani permintaan dari komputer lainnya. Model jaringan ini biasanya hanya bisa diterapkan pada jumlah komputer yang tidak terlalu banyak, maksimum 25, karena komunikasi akan menjadi rumit dan macet bilamana komputer terlalu banyak.
· Jaringan komputer klien-server
Jaringan klien-server pada ddasaranya ada satu komputer yang disiapkan menjadi peladen (server) dari komputer lainnya yang sebagai klien. Semua permintaan layanan sumberdaya dari komputer klien harus dilewatkan ke komputer peladen, komputer peladen ini yang akan mengatur pelayanannya. Apabila komunikasi permintaan layanan sangat sibuk bahkan bisa disiapkan lebih dari satu komputer menjadi peladen, sehingga ada pembagian tugas, misalnya file-server, print-server, database server dan sebagainya. Tentu saja konfigurasi komputer peladen biasanya lebih dari konfigurasi komputer klien baik dari segi kapasitas memori, kapasitas cakram keras {harddisk), maupun kecepatan prosessornya.
· Jaringan komputer LAN(Local Area Network)
Jaringan Wilayah Lokal/Local Area Network merupakan jaringan milik pribadi di dalam sebuah gedung atau tempat yang berukuran sampai beberapa 1-10 kilometer. LAN seringkali digunakan untuk menghubungkan komputer-komputer pribadi dan stasiun kerja (workstation) dalam kantor suatu perusahaan atau pabrik-pabrik untuk memakai bersama sumberdaya misalnya pencetak (printer) dan saling bertukar informasi.
· Jaringan komputer MAN(Metropolitan Area Network)
Sedangkan Jaringan wilayah/Metropolitan Area Network metropolitan merupakan perluasan jaringan LAN sehingga mencakup satu kota yang cukup luas, terdiri atas puluhan gedung yang berjarak 10-50 kilometer. Kabel transmisi yang digunakan adalah kabel serat optik (Coaxial Cable).
· Jaringan komputer WAN(Wide Area Network).
Jaringan wilayah luas Merupakan jaringan antarkota, antar propinsi, antar negara, bahkan antar benua. Jaraknya bisa mencakup seluruh dunia, misalnya jaringan yang menghubungkan semuabank di Indonesia, atau jaringan yang menghubungkan semua kantor Perwakilan Indonesia di seluruh dunia. Media transmisi utama adalah komunikasi lewat satelit, tetapi banyak yang mengandalkan koneksi serat optik antar negara.
3. Protokol
Protokol Jaringan adalah aturan-aturan yang digunakan dalam jaringan sehingga komputer-komputer anggota jaringan dan komputer berbeda platform dapat saling berkomunikasi. Yang di atur adalah Topologi/Bentuk Fisik Jaringan, Kabel yang di gunakan, dan Kecepatan transfernya. Berikut adalah Jenis-Jenis dari Protocol Jaringan :
· Ethernet
Protokol Ethernet paling banyak di gunakan dalam sistem jaringan. Ethernet menggunakan metode akses yang disebut dengan CSMA/CD (Carrier Sense Multiple Access/Collision Detection) dalam mengkomunikasikan data. Protocol Ethernet bekerja dengan memperhatikan network atau jaringan sebelum di lakukan transformasi atau transmisi data . Apabila jalur masih sibuk maka akan dia akan menunggu melakukkan pengiriman data hingga jalur bersih dari data.
Topologi : Topologi BUS dan Topologi Star
Kabel : Coaxial, Fiber Optic dan Twisted Pair
Kecepatan : 10 Mbps.
· Local Talk
Local Talk merupakan protokol jaringan dengan menggunakan metode akses yang disebut CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance) dalam mengkomunikasikan data. Protocol Local Talk di Populerkan oleh Machintos atau Apple Computer. Protocol Local Talk bekerja dengan menghindari dari tabrakan saat pengiriman data. Adapter Local Talk dan Kabel Twisted Pair khusus di gunakan dalam jaringan ini melalui serial port.
Topologi : Topologi Bus
Kabel : Twisted Pair
Kecepatan : 230 Kbps
· Token Ring

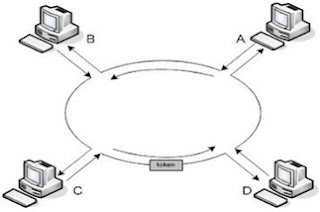

Protokol Token Ring di populerkan oleh IBM pada tahun 1980. Metode akses protokol Token Ring adalah melalui sebuah Token dalam sebuah lingkaran seperti cincin. Sinyal Token bergerak berputar dalam sebuah lingkaran (cincin) dalam sebuah jaringan dan bergerak dari satu komputer menuju ke komputer lainnya. Jika pada persinggahan di salah satu komputer terdapat data yang ingin ditransmisikan, Token akan mengirimkan data ke tempat yang di inginkan tersebut. Selanjutnya, Token bergerak untuk saling mengkoneksikan di antara masing-masing komputer.
Topologi : Topologi Star
Kabel : Twisted Pair dan Fiber Optic
Kecepatan : 4 Mbps – 11 Mbps
· FDDI (Fiber Distributted Data Interface)
FDDI merupakan protokol jaringan dengan metode akses model Token. FDDI menghubungkan beberapa komputer sampai jarak yang jauh. Topologi ini bentuknya sama dengan Token Ring tetapi menggunakan 2 buah ring. Dengan Maksud apabila ring 1 ada masalah maka secara otomatis akan berpindah ke ring 2.
Topologi : Topologi Star
Kabel : Fiber Optic
Kecepatan : 100 Mbps
Dari ke empat macam Protocol di atas, Protocol yang paling populer atau berkembang adalah Protocol Ethernet karena Protocol Ethernet Cara Instalasi nya yang mudah dan Alat yang di pergunakan mudah untuk di cari di pasaran.
4. Model Referensi OSI
Model referensi OSI merupakan model kerangka kerja yang diterima secara global bagi pengembangan standar yang lengkap dan terbuka. Model referensi OSI secara konseptual terbagi ke dalam 7 lapisan dimana masing-masing lapisan memiliki fungsi jaringan yang spesifik.
Lapisan ke- | Nama lapisan | Keterangan |
7 | Application Layer | Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang berada dalam lapisan ini adalah HTTP, FTP, SMTP, danNFS. |
6 | Presentation Layer | Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan. Protokol yang berada dalam level ini adalah perangkat lunak redirektor (redirector software), seperti pada layanan Workstation(dalam Windows NT). |
5 | Session Layer | Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama. |
4 | Transport Layer | Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadap paket-paket yang hilang di tengah jalan. |
3 | Network Layer | Berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3. |
2 | Data-Link Layer | Befungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan Perangkat keras seperti halnya (Media Access Control Address (MAC Address)), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub dan switch layer-2 beroperasi. |
1 | Physical Layer | Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan, topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network interface card (NIC) dapat berinteraksi dengan media kabel atau radio. |
5. Model Referensi TCP/IP
Arsitektur TCP/IP lebih sederhana dari pada tumpukan protokol OSI, yaitu berjumlah 5 lapisan protokol. Jika diperhatikan pada Gambar Perbandingan TCP/IP dan OSI, ada beberapa lapisan pada model OSI yang dijadikan satu pada arsitektur TCP/IP. Gambar tersebut juga menjelaskan protokol-protokol apa saja yang digunakan pada setiap lapisan di TCP/IP model. Beberapa protokol yang banyak dikenal adalah FTP (File Transfer Protocol) yang digunakan pada saat pengiriman file. HTTP merupakan protokol yang dikenal baik karena banyak digunakan untuk mengakses halaman-halaman web di Internet.
Berikut penjelasan lapisan layanan pada TCP/IP:
• Lapisan Application
Menyediakan komunikasi antar proses atau aplikasi pada host yang berjauhan namun terhubung pada jaringan.
• Lapisan Transport (End-to-End),
Menyediakan layanan transfer end-toend. Lapisan ini juga termasuk mekanisme untuk menjamin kehandalan transmisi datanya. Layanan ini tentu saja akan menyembunyikan segala hal yang terlalu detail untuk lapisan di atasnya.
• Lapisan Internetwork
Fokus pada pemilihan jalur (routing) data dari host sumber ke host tujuan yang melewati satu atau lebih jaringan yang berbeda dengan menggunakan router.
• Layanan Network Access/Data link,
Mendefinisikan antarmuka logika antara sistem dan jaringan.
• Lapisan Physical
Mendefinisikan karakteristik dari media transmisi, pensinyalan dan skema pengkodean sinyal.
